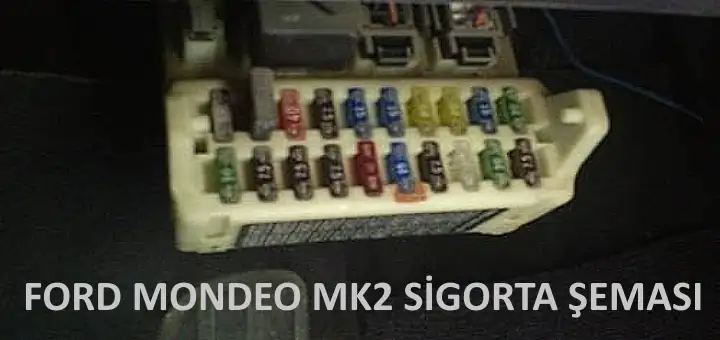

Ford Mondeo Mk2 Sigorta ve Elektrik Şeması

Merhaba Mondeocular.

Aracımızın sigorta ile ilgili tüm problemlerini çözebilmek adına bu konuyu yazıyorum.

Bu konuda şunları bulabileceksiniz:

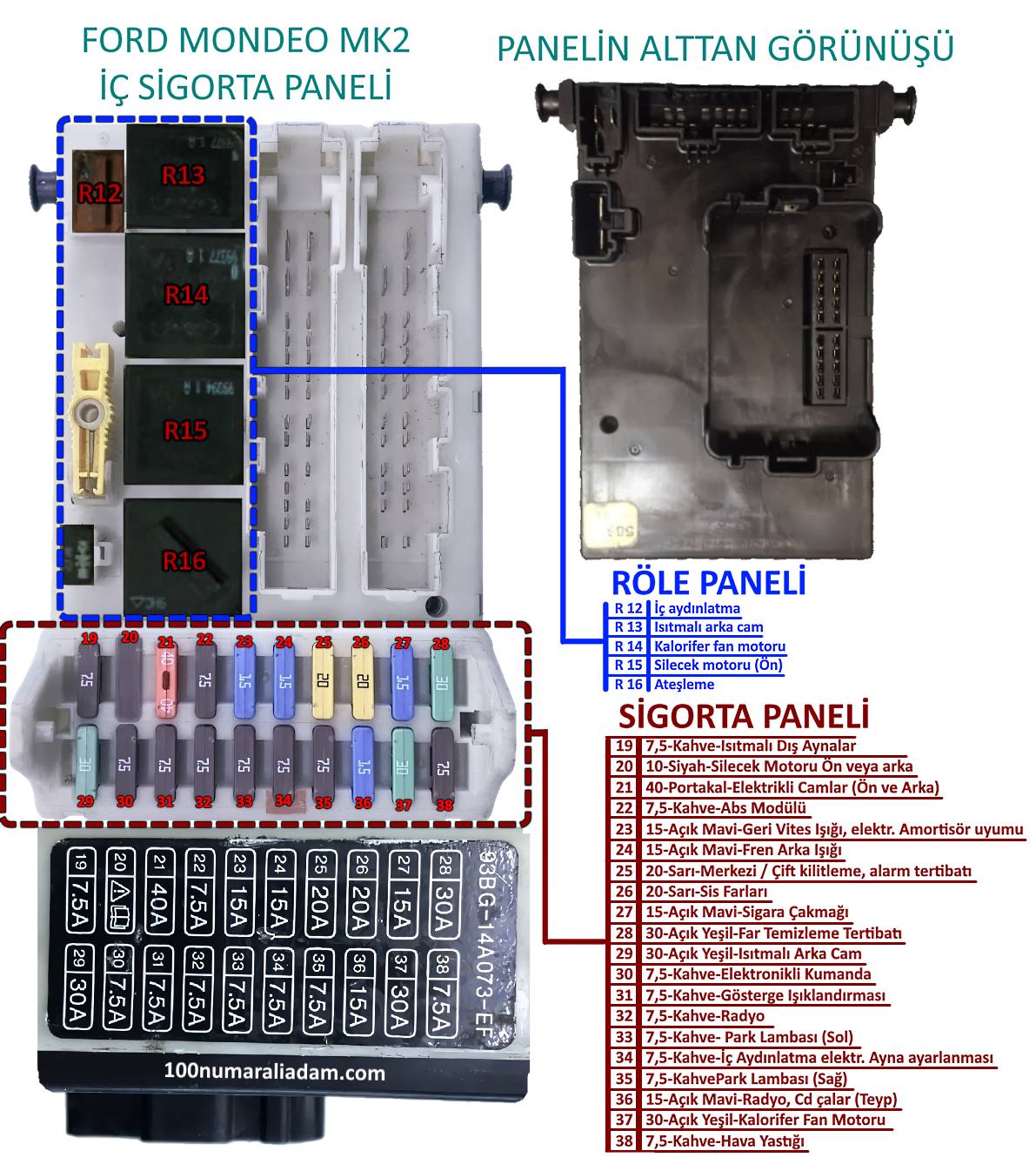

Ford Mondeo Araç İçi Sigorta ve Röle Tablosu

Öncelikle bu sigorta paneli nerede ve nasıl açılır onu anlatayım.

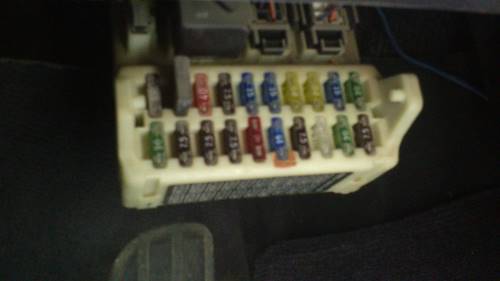

Aracın direksiyonunun altında debriyajın üst tarafında elinizi attığınızda sigorta kutusunu açmak için lastik bir basmalı anahtar sistemi var.

Açılması basit: alttan dikey olarak yukarı ittirdiğinizde kendini bırakıyor ve açılıyor.

O kısımda ayrıca diğer kablolar bulunmakta açmak için kapağı kastırmayın. Açılmazsa kablolardan kurtarın kendi düşer zaten.

RÖLE NO:	RENK	AÇIKLAMALI CEREYAN DEVRELERİ
R 12	Kahve	İç aydınlatma
R 13	Sarı	Isıtmalı arka cam
R 14	Sarı	Kalorifer fan motoru
R 15	Yeşil	Silecek motoru (Ön)
R 16	Siyah	Ateşleme

SİGORTA NUMARA	AMPER	RENK	SİGORTALANMIŞ CEREYAN DEVRELERİ
19	7,5	Kahve	Isıtmalı Dış Aynalar
20	10	Siyah	Silecek Motoru Ön veya arka
21	40	Portakal	Elektrikli Camlar (Ön ve Arka)
22	7,5	Kahve	Abs Modülü
23	15	Açık Mavi	Geri Vites Işığı, elektr. Amortisör uyumu
24	15	Açık Mavi	Fren Arka Işığı
25	20	Sarı	Merkezi / Çift kilitleme, alarm tertibatı
26	20	Sarı	Sis Farları
27	15	Açık Mavi	Sigara Çakmağı
28	30	Açık Yeşil	Far Temizleme Tertibatı
29	30	Açık Yeşil	Isıtmalı Arka Cam
30	7,5	Kahve	Elektronikli Kumanda
31	7,5	Kahve	Gösterge Işıklandırması
32	7,5	Kahve	Radyo
33	7,5	Kahve	Park Lambası (Sol)
34	7,5	Kahve	İç Aydınlatma elektr. Ayna ayarlanması
35	7,5	Kahve	Park Lambası (Sağ)
36	15	Açık Mavi	Radyo, Cd çalar (Teyp)
37	30	Açık Yeşil	Kalorifer Fan Motoru
38	7,5	Kahve	Hava Yastığı

Motor bölümü Röle Şeması
RÖLE NO:	RENK	AÇIKLAMALI CEREYAN DEVRELERİ
R 1	Yeşil	Gündüz kullanılan ışıklar (Soldan direksiyonlarda kısılmış farlar)
R 2	Siyah	Yüksek güçte kalorifer üfleyici
R 3	Mavi	Klima (Kahverengi olanı Dizel motora takılmış klima)
R 4	Gri	Isıtmalı ön cam zaman rölesi
R 5	Koyu yeşil	Radyatör Fanı (Siyah olanı dizel motorlar için soğutucu fan)
R 6	Sarı	Marş Motoru
R 7	Kahve	Korna
R 8	Kahve	Elektrikli Yakıt Pompası
R 9	Kahve	Kısa Farlar
R 10	Kahve	Uzun Farlar
R 11	Kahve	EEC modülü veya soğuk çalıştırma ön tertibatı

Motor Bölümü Sigorta Şeması
SİG. NO:	A.	RENK	SİGORTALANMIŞ CEREYAN DEVRELERİ
1	80	Siyah	Aracın elektrik sistemi için ana besleme ağı
2	60	Sarı	Motor Radyatör Fanı
3	60	Sarı	Abs Fren Sistemi ve Üfleyici fan 80 amper siyah takılan modeli dizel içindir
4	20	Sarı	Ateşleme veya gündüz kullanılan ışıklar veya dizel araçlarda ateşleme sistemi
5	30	Açık Yeşil	Isıtmalı ön cam sol bölüm
6	30	Açık Yeşil	Isıtmalı ön cam sağ bölüm
7	30	Açık Yeşil	Abs fren sistemi
8	30	Açık Yeşil	Isıtmalı koltuklar veya gündüz kullanılan ışıklar
9	20	Açık Mavi	EEC modülü veya soğuk çalıştırma modülü (Dizel Motor)
10	20	Açık Mavi	Kontak kilidi
11	3	Mor	EEC ateşleme modülü (Hafıza)
12	15	Açık Mavi	Korna ve dörtlü flaşör uyarı ışığı
13	15	Açık Mavi	Hego sensör (Lamba sensörü)
14	15	Açık Mavi	Elektrikli yakıt pompası
15	10	Kırmızı	Kısa hüzmeli far – Sağ taraf
16	10	Kırmızı	Kısa hüzmeli far – Sol taraf
17	10	Kırmızı	Uzun hüzmeli far – Sağ taraf
18	10	Kırmızı	Uzun hüzmeli far – Sol taraf

SİGORTA KUTUSU DIŞINDAKİ YARDIMCI RÖLELER
RÖLE NO:	RENK	AÇIKLAMALI CEREYAN DEVRELERİ	BULUNDUKLARI YERLER
R 17	Siyah	Dizel ön ısıtma	Akü Konzollu
R 18	Siyah	“Tipp” şalter – Sürücü camı Hız sınırlayıcı	Sürücü Kapısı
R 19	Mavi	Hız sınırlayıcı	Sigorta Kutusu Braketi (Gösterge paneli altında)
R 20	Mavi	Far temizleme tertibatı	Tutucu ampul kontrol modülü
R 21	Portakal	Arka cam yıkama- Fasılalı program	Tutucu ampul kontrol modülü
R 22	Kahve	Sis ışıkları	Tutucu Modül
R 23	Siyah	Sinyal ışıkları	Direksiyon Modülü
R 24	Kahve	Alarm Tertibatı Sol taraf	Kapı Kilit Modül Braketi
R 25	Kahve	Alarm tertibatı sağ taraf	Kapı Kilit Modül Braketi
R 26	Kahve	Isıtmalı Koltuklar	Sigorta Kutusu Braketi (Gösterge paneli altında)
R34	Kahve	Klima	Sigorta Kutusu Braketi (Gösterge paneli altında)

99 modelleri ve üzerinde sigorta numaraları değişiklik gösterebiliyormuş.

Aracınız 99 ve üzeri bir model ise bu siteyi inceleyebilirsiniz:
https://www.autogenius.info/ford-mondeo-mk2-fuse-box-diagram/
